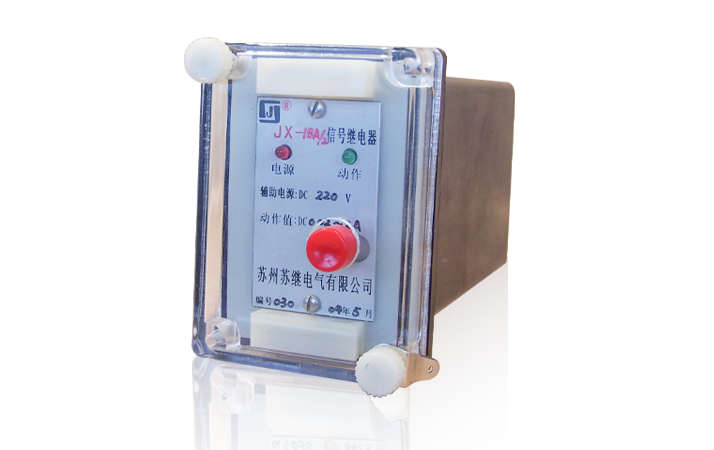

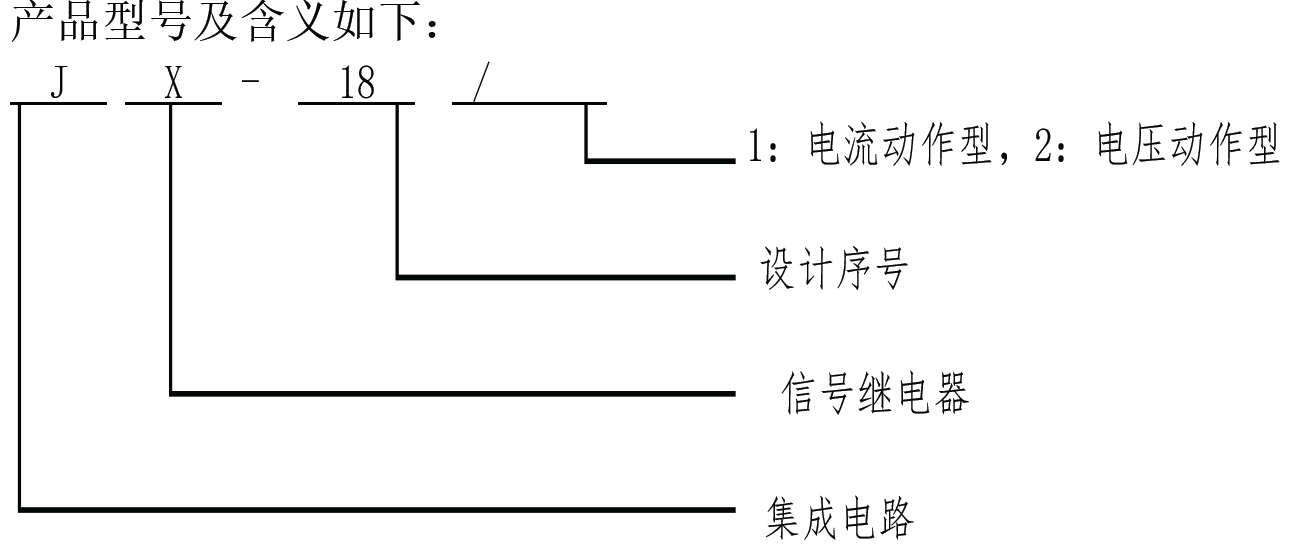

產品(型號)說明
結構特征
1 結構形式：產品為插拔式結構，便于更換和維修，產品有前接線和后接線兩種接線方式。
2 產品的外形尺寸和安裝尺寸見《附錄》H01B、H10B、H11B。
3 工作原理
本產品為電流動作(JX-18/1)或電壓動作型(JX-18/2)靜態繼電器，由電子元件和磁保持繼電器組成。信號回路中的信號（電流或電壓），經隔離放大后，驅動磁保持繼電器。磁保持繼電器的觸點接通指示燈電源回路，指示燈亮。去掉信號，由于磁保持繼電器的磁保持作用，指示燈亮，在磁保持繼電器的復歸線圈兩端加復歸電壓，磁保持繼電器返回，指示燈滅，準備下一次動作。
4 額定參數
額定輔助電壓為：
DC 220V、110V、48V；
AC 220V、127V、110V、100V。
應用安裝 產品使用說明

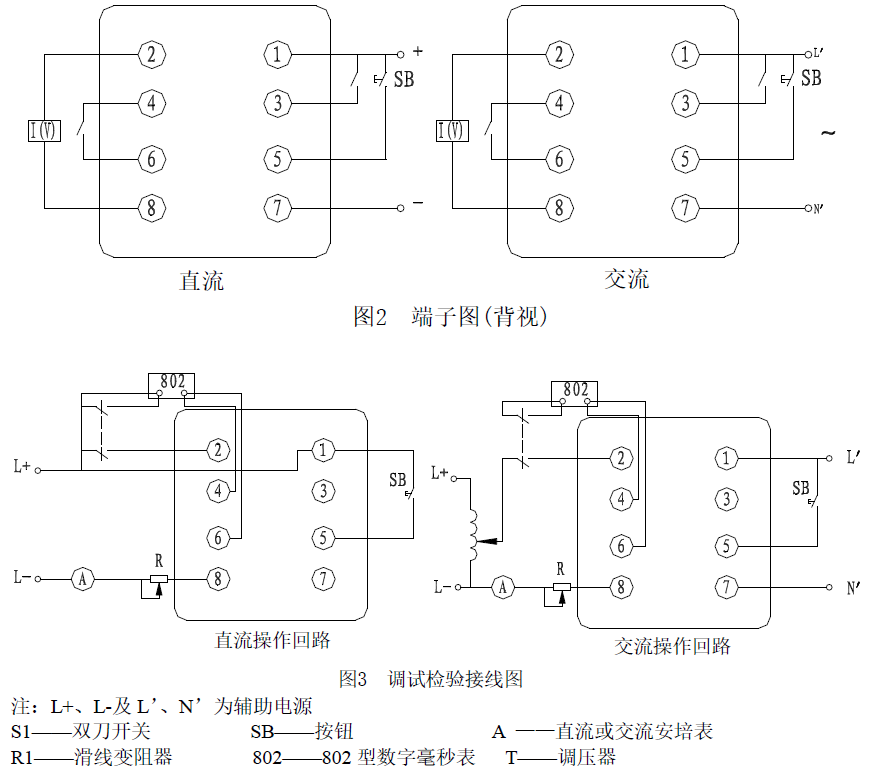

1 產品端子示意圖見圖2。
2 使用注意事項
a) 因?yàn)楫a(chǎn)品觸點為磁保持觸點，所以在產品動作后未復歸的情況下，下次加電后就會出現一上電信號燈即亮的情況，這屬于正常情況，不屬于機器損壞?？稍诩由陷o助電壓而不加信號的情況下按一下復歸按鈕即可使機器復歸。
b) 產品不允許在未撤消電流信號的情況下，手動復歸或電動復歸。
c) 輔助電源和復歸電源為同一類型電源。
d) 信號源、輔助電源為直流時，接線時應注意電源的極性。
e) 產品的安裝螺釘不是屏蔽端，不允許將大地接到螺釘上。
產品調試
JX-18/1 電流動作型
調試時，輔助電源為直流時，按圖3 調試檢驗接經圖中的直流操作回路接線，輔助電源為交流時，按圖3 調試檢驗接線圖中的交流操作回路接線。
調試步驟如下：
a) 動作值：合S1，調R1（直流操作回路）或調節T 及R1（交流操作回路）使安培表的讀數為最小標稱動作電流的90%，斷開S1，按一次復歸按鈕，再合上S1，產品應可靠動作，此時面板上的信號燈亮。當斷開S1 時，面板上的信號燈仍亮。
b) 復歸：產品動作后，斷開S1，按面板上的復歸按鈕，可實現手動復歸；或按SB 按鈕可實現電動復歸，此時，面板上的信號燈均應熄滅。
c) 動作時間： 產品復歸后，合S1，802 的讀數應不大于10ms。
JX-18/2 電壓動作型

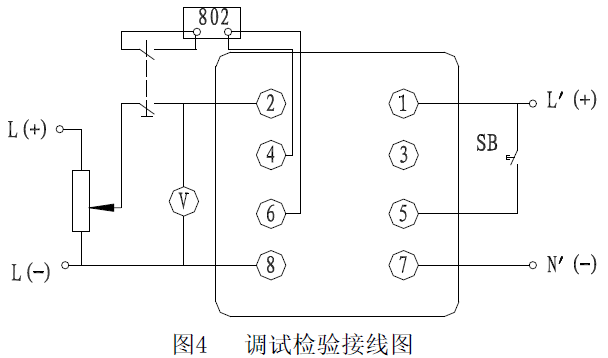

調試時，按圖4 接線。
注：L1’、N1’及L、N 為輔助電源，括號內的“+”、“-”為直流時的極性符號。
實驗設備： V ——交流或直流電壓表其余同圖4
調試步驟如下：
a) 動作值：合S1，調節R1 使電壓表的讀數為標稱動作電壓的70%，斷開S1，按一次復歸按鈕，再合上S1，產品應可靠動作，此時面板上的信號燈亮。當斷開S1 時，面板上的信號燈仍亮。
b) 復歸：產品動作后，斷開S1，按面板上的復歸按鈕,可實現手動復歸；或按SB 按鈕可實現電動復歸，此時，面板上的信號燈均應熄滅。
c) 動作時間：產品復歸后，合S1，802 的讀數應不大于10ms。
技術參數 功能與觸點形式
產品能顯示一次動作信號，輸出2 副磁保持觸點。
主要參數

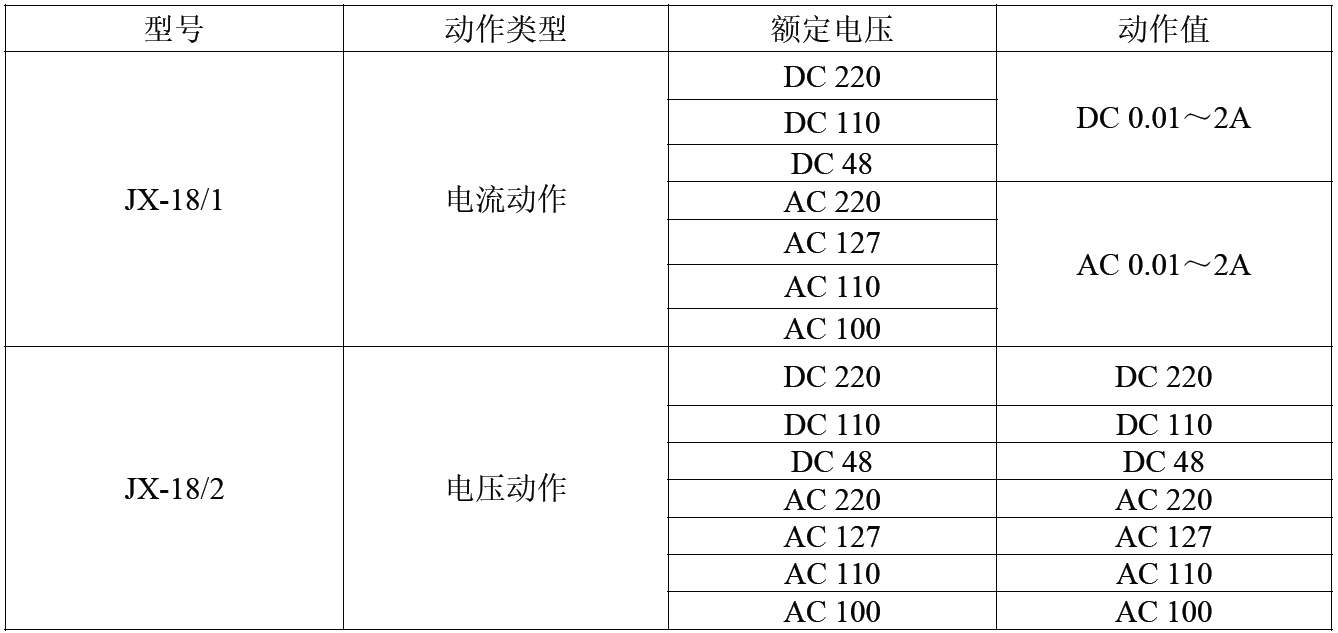

1、動作值范圍
2、動作值
a. 電流動作型：不大于90%的最小標稱動作電流.
b. 電壓動作型；不大于70%額定電壓。
3、復歸
a. 產品有手動復歸和電動復歸兩種方式；
b. 復歸值不大于70%的輔助電壓額定值。
4、動作時間：在額定工作狀態下不大于10ms。
