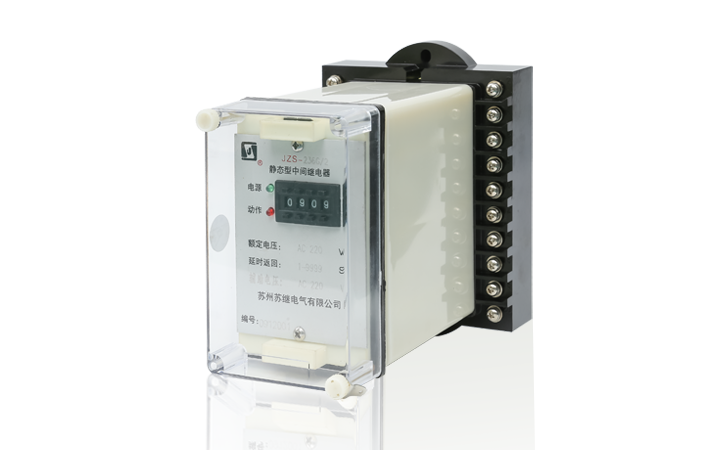

產品說明 該中間繼電器用于各種保護和自動控制裝置中，以增加保護和控制回路的觸點數量和觸點容量。
工作原理
1） JZS-236G
繼電器⑦-⑧通電，觸點①-⑨、②-⑩瞬時接通，延時一段時間斷開（延時時間為0.02～9.99s）。繼電器斷電時，觸點不會出現回跳現象。
2） JZS-236G/2
繼電器⑺-⑻為工作電源，⒆-⒇為輔助電源（為延時提供能量），當繼電器⑺-⑻上電后，繼電器⑴-⑼、⑵-⑽觸點瞬時接通，工作電源給出失電信號，繼電器開始延時（延時時間為1~9999s 內可調），延時時間到繼電器⑴-⑼、⑵-⑽觸點打開。
繼電器投入應先接通繼電器⑺-⑻工作電源，然后投⒆-⒇輔助電源。
產品優勢 ○ 繼電器由大功率小型繼電器作出口及電子線路組成。出口繼電器由透明有機玻璃罩封閉，減少了工作環境中的濕氣、灰塵等對繼電器觸點和線圈的侵蝕。
○ 繼電器具有動作指示功能，具有觸點抗抖動性能好，功耗低、重量輕等優點。在需要解決抗抖動問題的場合，本型號繼電器具有優越性。
應用安裝 本系列中間繼電器由電子元件和小型大功率繼電器組成，延時由CMOS 集成數字電器作延時元件，使延時精度更高。

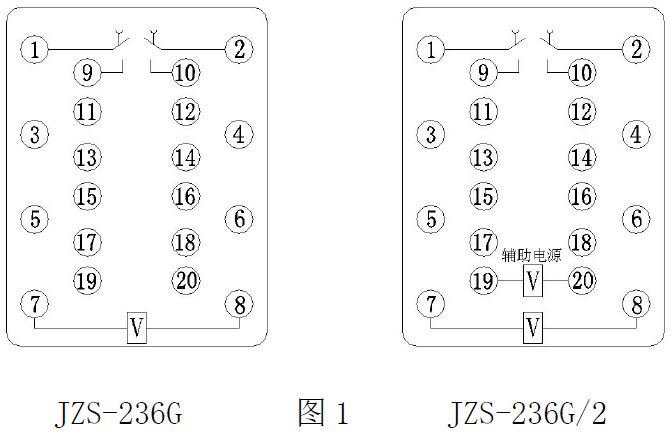

產品結構形式有：A11K，A11H，A11Q 外形及安裝尺寸見《附錄》，內部接線圖見圖
技術參數 1） 動作值
動作電壓不大于70%的額定電壓。
2） 返回值
不小于5%額定值。
3） 功率消耗
功率消耗不大于5W。

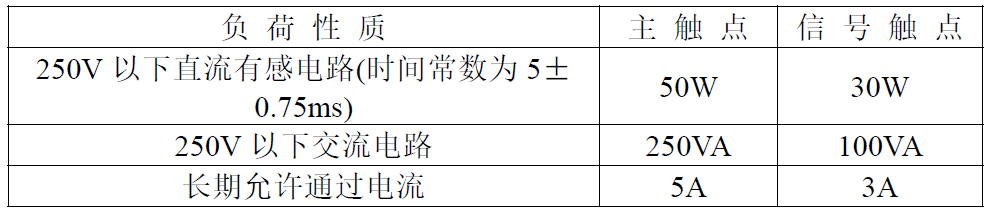

4） 觸點容量：
5）絕緣電阻：繼電器各導電電路與非帶電金屬部分或外殼及在電氣上無聯系的各電路之間的絕緣電阻不低于300MΩ。
6）介質強度：繼電器各導電電路與非帶電金屬部分或外殼及在電氣上無聯系的各電路之間能耐交流50Hz、電壓2KV（有效值），歷時1min 的試驗。
7） 壽命及重量：電壽命103 次；機械壽命104 次。重量不超過0.8kg。
