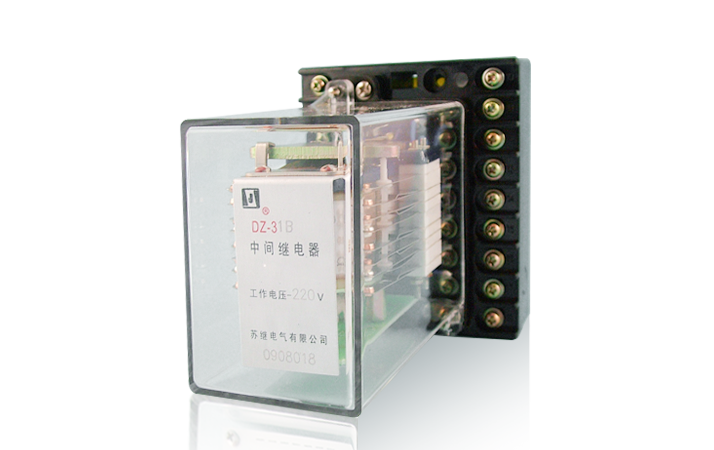

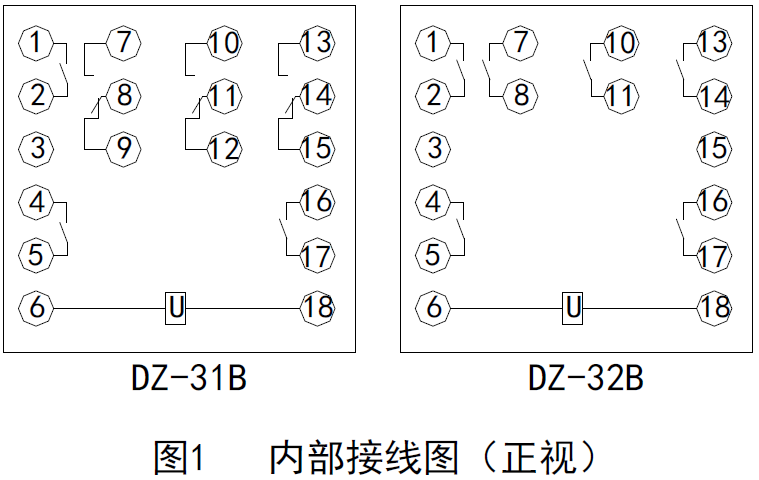

結構原理 繼電器為電磁式動作繼電器。采用JK-1 型殼體，將DZY-200 機芯裝入殼體中，具有透明的殼罩可以清楚觀察到繼電器的內部結構。當電壓加在線圈兩端時，銜鐵向閉合位置運動，此時動合觸點閉合，動斷觸點斷開。斷開電源時，銜鐵在接觸片的壓力作用下，返回到原始狀態，動合觸點斷開，動斷觸點閉合。內部接線圖見圖1。
繼電器的結構代號為：JK-1、JKF1Q 外形及安裝尺寸見《附錄》。
調試方法：
觸點間隙：動合觸點不小于1.5mm，動斷觸點不小于1mm。觸點超行程不小于0.3mm。
調整觸點片的壓力可以改變動作值和返回值。

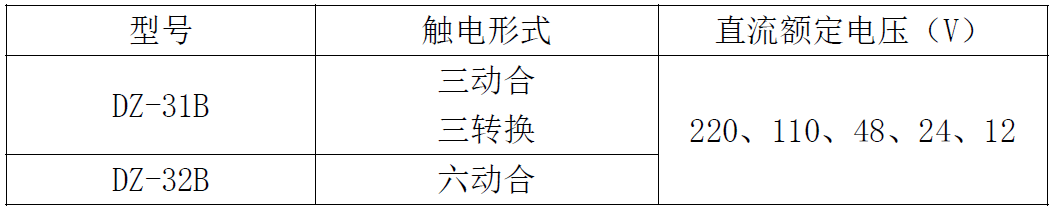

技術參數 1 繼電器的額定技術數據及觸點形式：
2 動作電壓：不大干額定電壓的70％，不小于額定電壓的30％。
3 返回電壓：不小于額定電壓的5％。
4 動作時間：在額定電壓下不大于0.05s。
5 功率消耗：在額定電壓下不大于5W。
6 電壽命：10 萬次。
7 觸點斷開容量：
a. 在電壓不超過220V，電流不大于1A 的直流有感負荷電路(τ=5±0.75ms)中，斷開容量為50W；在220V 以下的交流電路中為250VA。
b. 觸點長期允許通過電流不大于5A。
8 繼電器重量：約為1.5kg。
