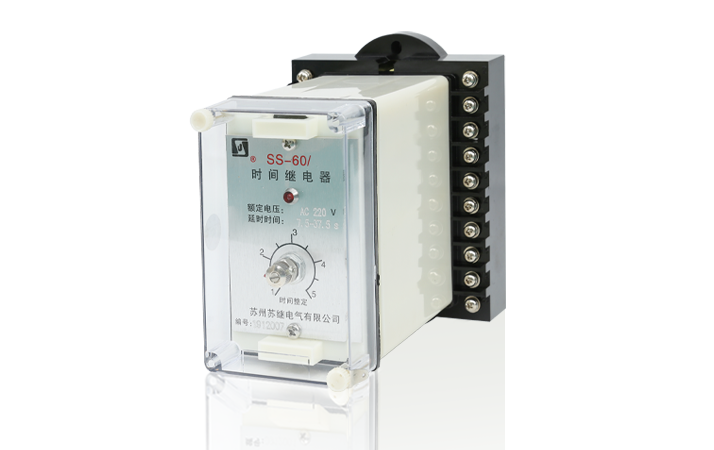

產品(型號)說明 繼電器采用標準的結構，所有元件安裝在可以插拔的機芯上，同一機芯可以有三種結構形式即A11K 為嵌入式安裝；A11H 為突出安裝后接線；A11Q 為突出安裝前接線，其外形尺寸，安裝開扎尺寸見《附錄》。繼電器外殼為黑色膠木，蓋子為透明有機玻璃，可以清楚地觀察到繼電器的整定位置和發光二極管燈亮或滅，指示繼電器動作與返回，取下有機玻璃蓋，調節電位器旋鈕可方便改變延時整定值，撥出機芯可方便地進行維修。

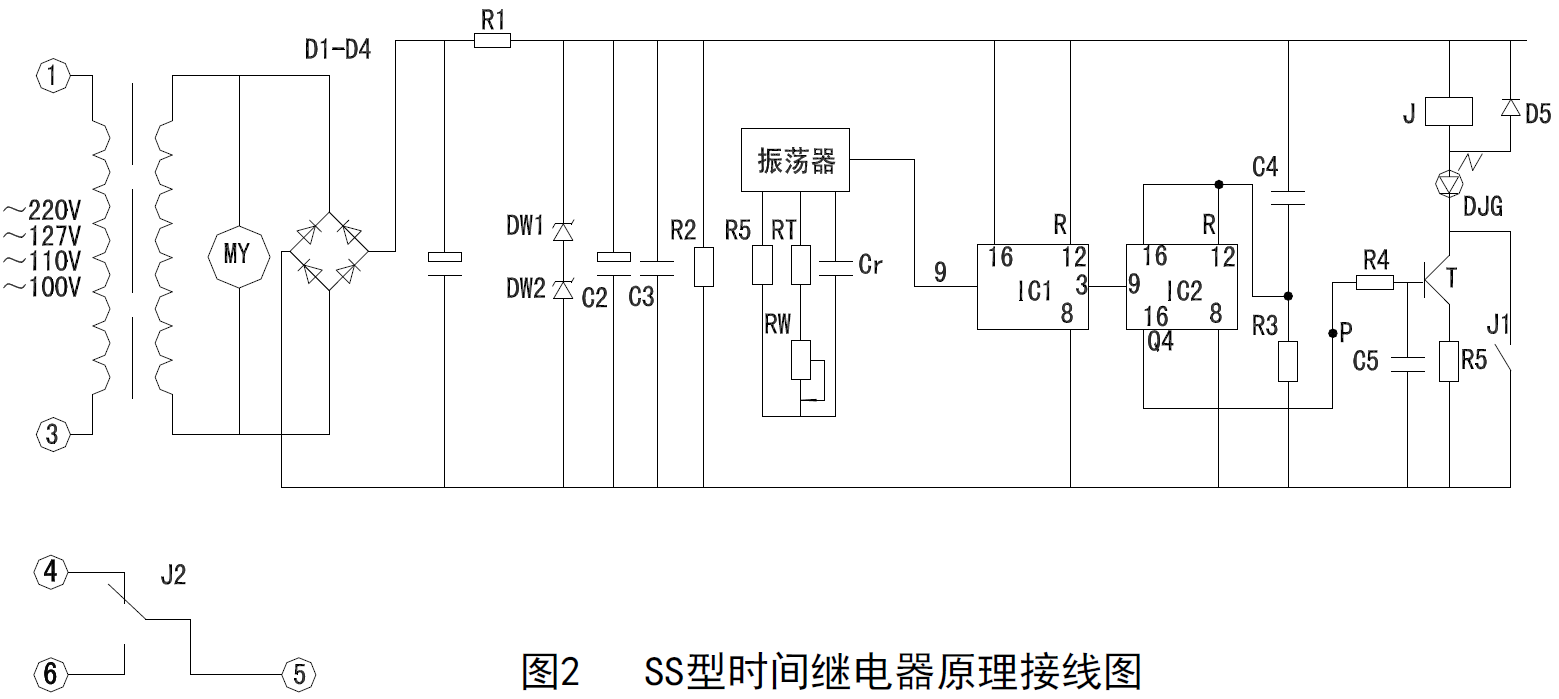

繼電器有降壓回路、整流回路、濾波回路、穩壓回路、振蕩器、計數器和出口回路等幾部分組成。采用微功耗CMOS 集成電路，內有14 級進位二進制計數器外，還提供組成RC 振蕩器的反相器，通過外接電阻、電容產生所要求振蕩頻率。當計數器輸入端出現時鐘脈沖時，計數器開始計數（下降沿計數），因而其各輸出端可以按不同的分頻數達到不同的延時要求。
本CMOS 集成電路有復位端“R”，當接通電源時，“R”端施加“1”電平，這時計數器輸出全部清“o”。輸出端Q4-Q10 及Q12-Q14 用來供繼電器延時范圍的選擇，無需改變繼電器內部元件參數達到各種延時規格的要求。計數器輸出信號通過三極管放大推動執行繼電器出口。
應用安裝 使用和維護

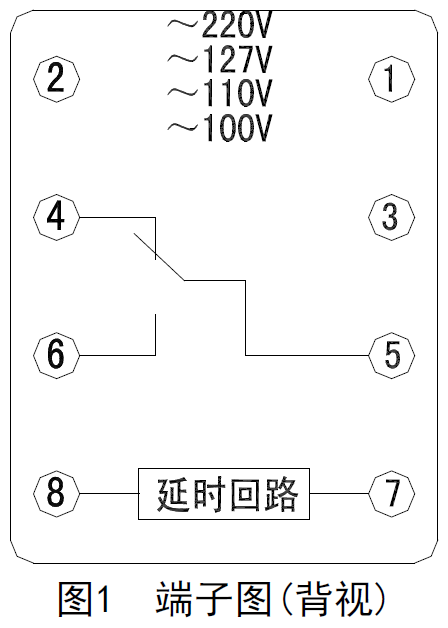

1）SS-60 時間繼電器為通電延時，其端子接線如圖1 所示。取下有機玻璃蓋，將指針旋鈕調到所需的整定位置。銘牌上整定值1~5 是指延時范圍的倍乘，如繼電器延時范圍15-75s，則指針指示“1”的位置是15s，“5”的位置是75s。在繼電器外殼端子①、②間施加交流額定電壓，這時繼電器開始延時，當達到整定值時，延時結束，發光二級管亮，繼電器⑤、⑥端子接通，并一直保持此狀態直到斷開電源時，繼電器返回。使用時，繼電器一次通電延時結束，下次接通間隔時間應大于3s。
2）繼電器使用前應檢查運輸過程中是否發生損壞。
3）繼電器應定期檢查，在定期檢查中要注意各元件是否有損壞現象。
繼電器工作條件
a. 環境溫度為-10~+50℃；
b. 大氣壓力：80~106kPa；
c．空氣相對濕度為90％；
d. 工作位置垂直安裝；
e. 應有防護風、沙、雨、雪的防護設備，及無腐蝕性氣體、無爆炸性氣體的環境中；
f. 無強烈的沖擊振動。
技術參數 1）額定電壓
交流50Hz，220、127、110、100V。

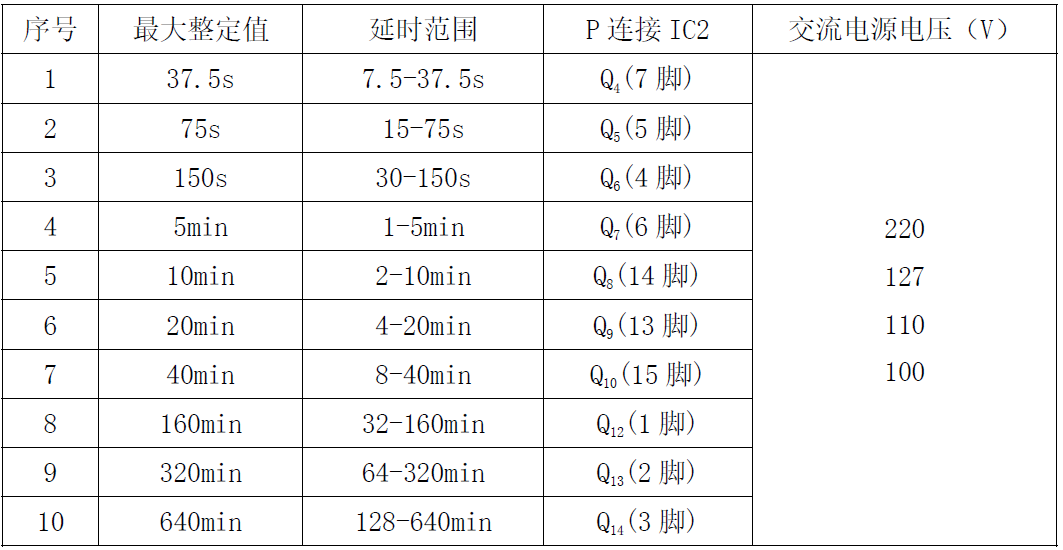

2）延時整定范圍：
3） 觸點形式：一轉換
4） 一致性：在額定電壓下，環境溫度為20±2℃時，任一整定點的10 次測量的實際動作值中最大與最小值之差不大于10 次算術平均值的1％。
5）電壓影響的變差
在環境溫度為20±2℃下，電源電壓在80％—110％變化時．繼電器任意整定點的動作值與額定電壓時的動作值之差不大于±2%（取10 次算術平均值)。
6）溫度影響的變差
在額定電壓下，環境溫度在-10~+50℃變化時，繼電器任意整定點動作值與20±2℃時動作值之差不大于±2%（取10 次算術平均值)。

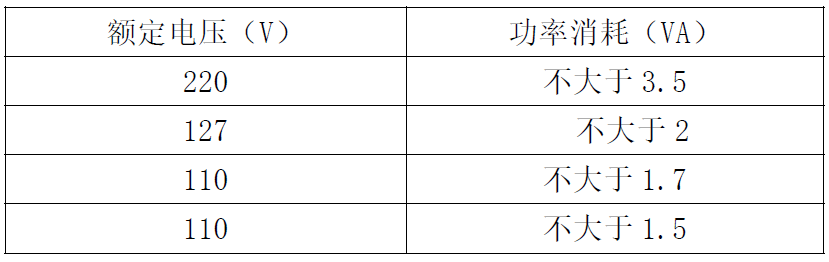

7）功率消耗
在額定電壓下功率消耗
8）觸點容量
在感性負載直流電路中（其時間常數為5±0.75ms)，當電壓不大于250V，電流不大于0.4A時，觸點容量不大于30W，
9）熱穩定性
當環境溫度為40℃時，在1.1 倍額定電壓下，繼電器線圈的溫升不超過65℃。
10）當溫度為+40℃，經2 周期(每周期為24h)的交變濕熱試驗，繼電器備導電部分與外殼金屬部位的絕緣電阻應不小于4MΩ。
11）各導電部位對外殼鎖緊螺釘能承受50Hz、2000V 電壓歷時1min 試驗，無擊穿或閃絡現象。
12）產品結構形式有：A11K，A11H，A11Q 外形及安裝尺寸見《附錄》。
3.13 接線圖
3.14 電壽命：1×104 次。
3.15 重量：不大于1Kg。
