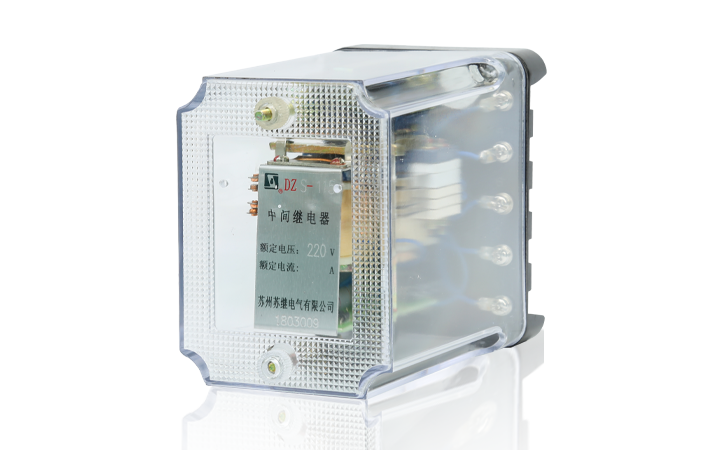

結構原理 DZS-115，DZS-117 型為延時動作繼電器；
DZS-127，DZS-136 型為延時電壓動作和電流保持繼電器；
DZS-145 型為延時返回繼電器。
DZS-100 系列繼電器為電磁式繼電器，繼電器的線圈裝在導磁體的圓柱鐵心上，DZS-115、117 型只有一個工作繞組（電壓繞組)；DZS-127、136 型有一個工作繞組（電壓繞組)，和二個保持繞組（電流繞組)。在線圈上面或下面的圓柱形鐵心上同時裝有阻尼圈，由此獲得了繼電器的延時動作或延時返回。
外形及安裝開孔尺寸見文件下載中的《附圖》H20A、H20B。
繼電器安裝在垂直屏板上，可以前面接線，也可以后面接線。

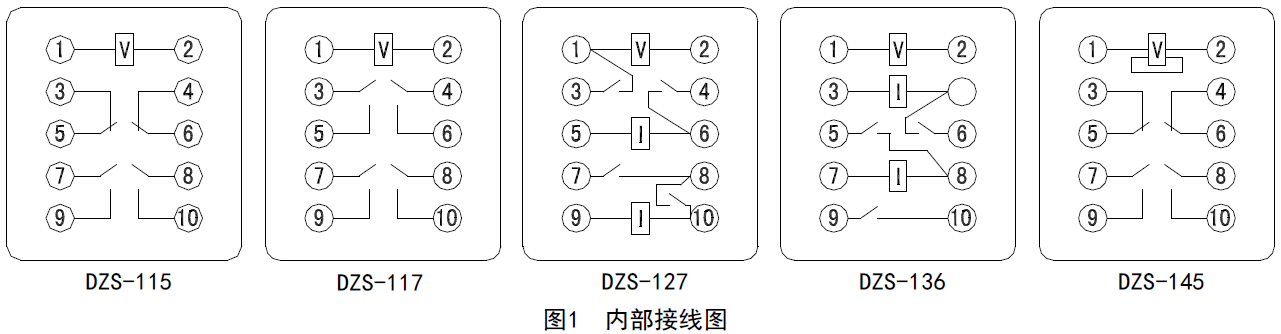

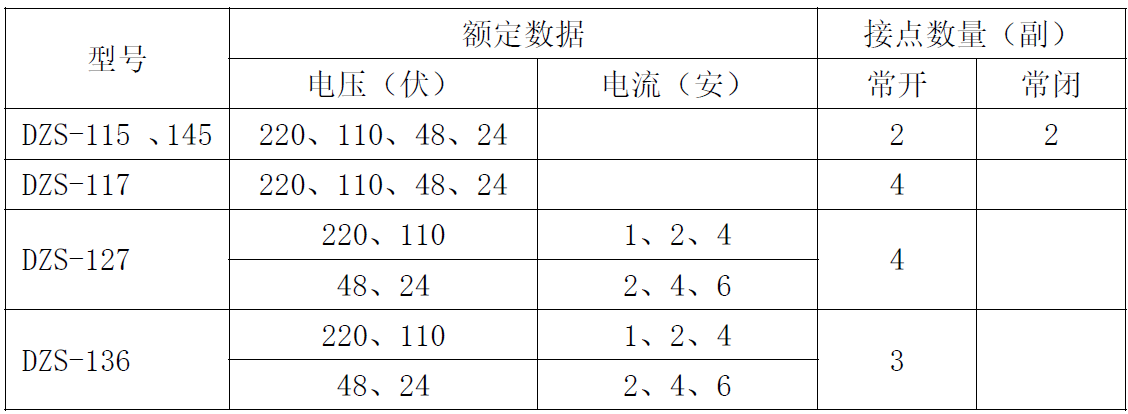

技術參數 1 繼電器按照額定數據和接點形式的分類列于表1。
2 動作電壓: 不大于70％額定電壓。
3 動作時間：不小于0.06 秒（DZS-145 型除外)。
4 保持電流：不大小80％額定電流（僅指DZS-127、136 型)。
5 返回時間：
1）DZS-145 型，在額定電壓下，通電時間不小于O.5 秒, 然后切斷電源, 繼電器的返回時間不小于0.4 秒, 在額定電壓下切斷電源, 同時將繞組端子短接，繼電器的返回時間不小于0.8 秒；
2）其他各型號繼電器，切斷電源后立即返回。
6 繞組溫升：當環境溫度為+40℃時：
1）電壓繞組長期耐受110％額定電壓，不超過60℃；
2）電流繞組允許通過3 倍額定電流，歷時5 秒。
7 功率消耗：在額定值下，
1）DZS-115、117 型，不大于3.3 瓦
2）DZS-127、136 型，電壓繞組不大于5.5 瓦；電流繞組不大于2.5 瓦；
3）DZS-145 型，不大于6.5 瓦。

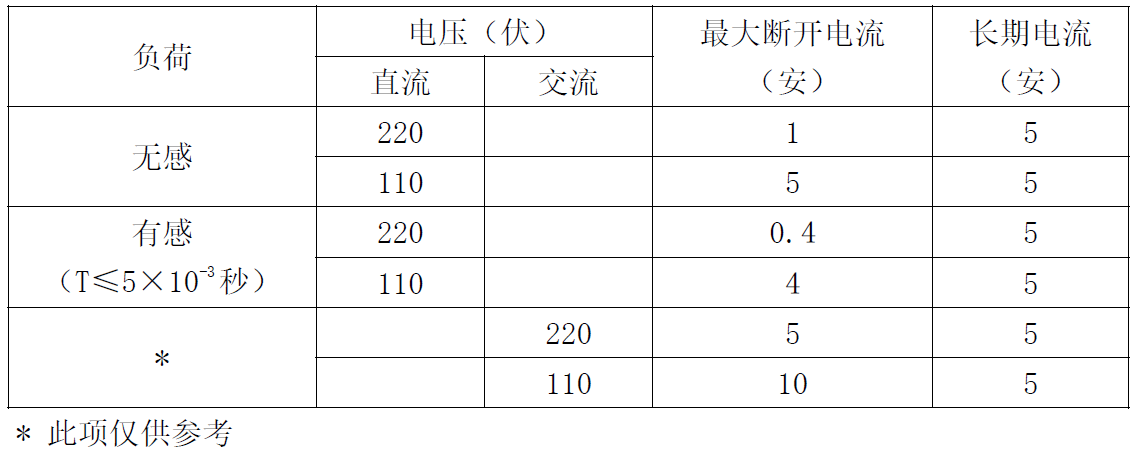

8 接點容量：符合表規定。
9 絕緣強度：繼電器所有電路對外殼和非帶電金屬部分，以及在電氣上無聯系的各電路之間，耐受交流50 赫茲，電壓2000 伏，歷時1 分鐘試驗。
10 重量：不超過1.1 公斤。
