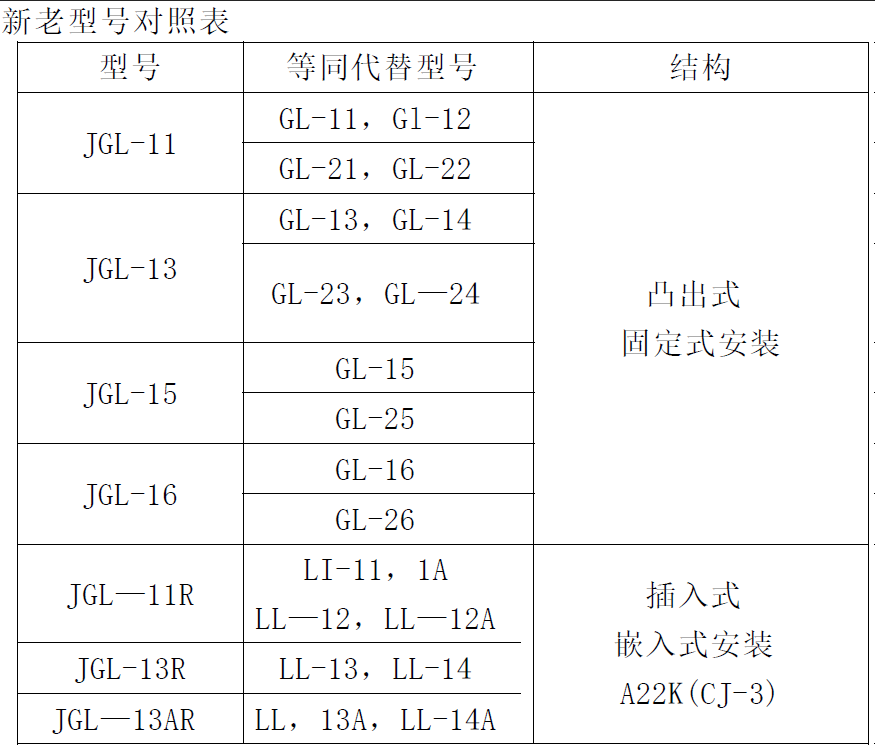

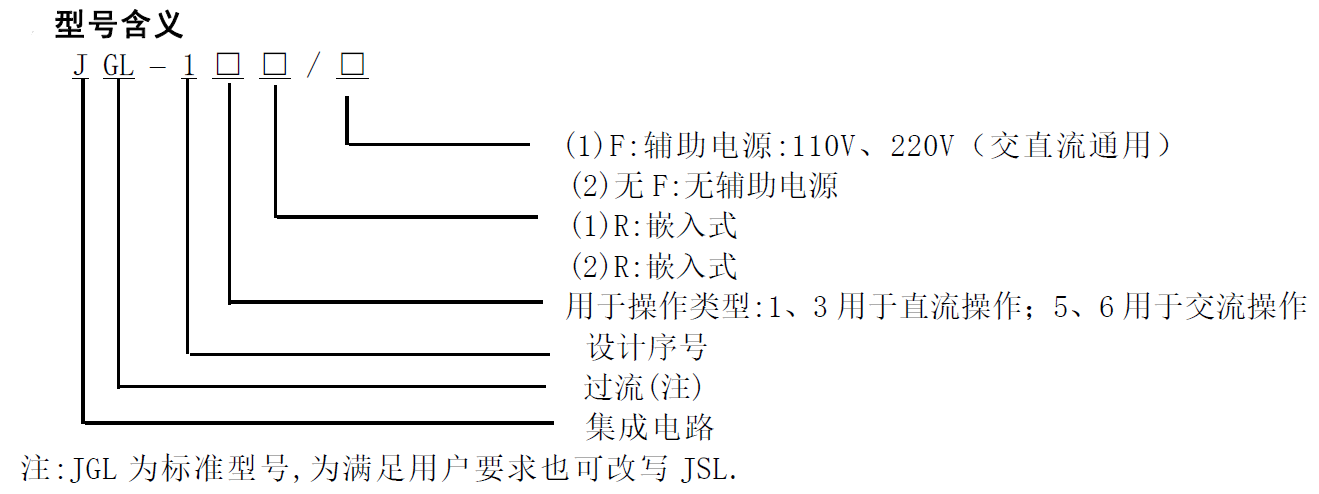

產品(型號)說明
產品優勢 ○ 該繼電器用于電機、變壓器、輸配電線路的過負荷和短路保護，集過流、時間為一體的交流操作或直流操作的靜態型多功能繼電器，可作為定時限過流保護或反時限過流保護。
○ 本產品具有精度高、動作快、功耗低、返回系數高、整定直觀方便、采用進口小型大功率繼電器作為出口中間繼電器，觸點容量大；該繼電器能按預定的時限可靠動作或發出信號，切除故障部份，保證主設備及輸配電系統安全。
○ 交流掉電后有動作指示作記憶。

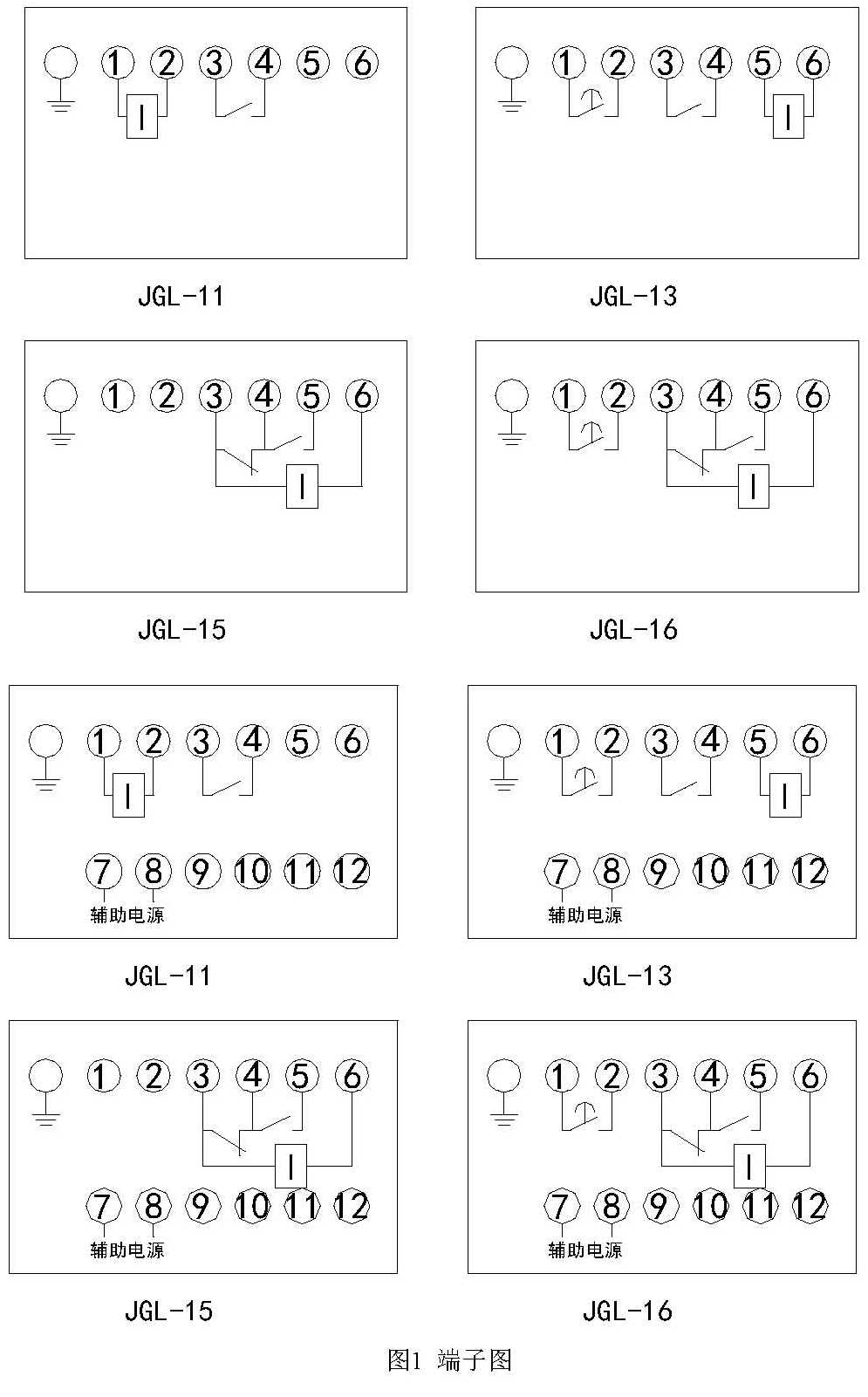

應用安裝 繼電器采用標準的結構
凸出式安裝與GL系列過流繼電器相同；繼電器裝在垂直面板上，可以板前或板后接線。
其外形圖和安裝開孔圖參見《附錄》H03A、H03B。
嵌入式安裝采用結構為A22K，A22Q外殼（CJ-3結構），機芯可以抽出，按裝方式為嵌入式和凸出式前接線，外殼為鐵殼體，蓋子為透明有機玻璃，打開蓋子即可方便整定。
繼電器設有過流動作值、過流延時、速斷倍數和速斷延時四組整定值。電流互感器二次側電流經過電流變換后進行取樣，取樣電壓經帶通濾波后，分別送入過流整定和速斷整定，經檢測，電流達到過流整定值啟動計時回路，經過流延時后，驅動繼電器出口，若電流很大，達到或超過速斷倍數的電流整定值，經速斷延時后，驅動繼電器出口。電流速斷可以瞬時動作，也可延時動作，瞬時動作時間不大于50ms。
本繼電器分二種電源方式，一種需要輔助電源，另一種不用輔電源工作，一次電流經互感器將電流量轉為電壓量，經整流穩壓后，變成穩定的直流電源，保證繼電器在最小動作電流2A時能可靠動作。

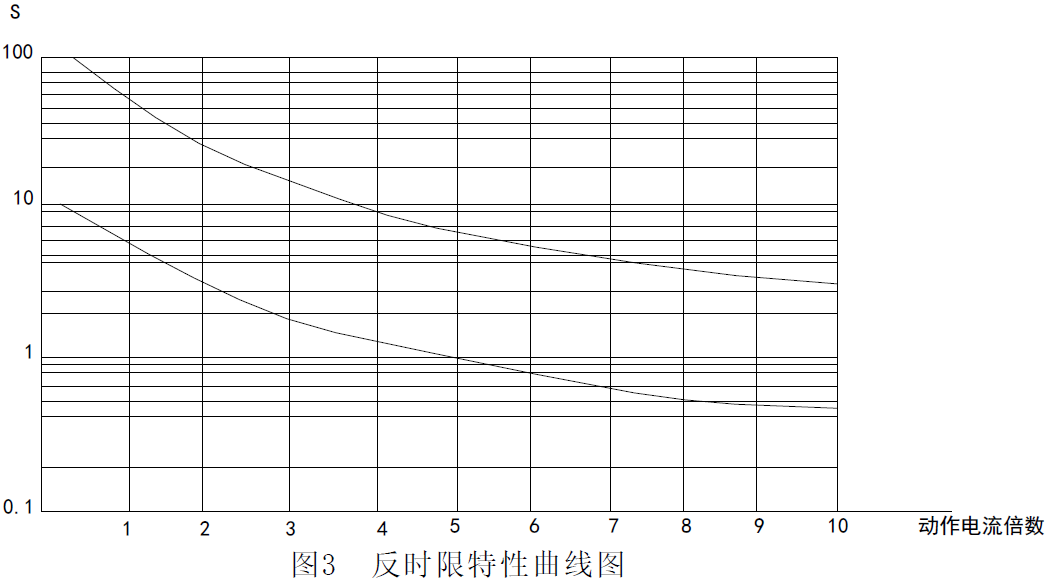

反時限延時回路由差分回路、V／F轉換回路、計數器組成。反時限延時特性符合下述公式1;并可用曲線表示，見下圖。
公式1：T=1.4m/(1.2(I/Id)-1)+0.05S
式中:T--反時限動作延時時間
m--過流延時整定值，即2倍動作電流下的延時時間
I--動作電流
Id--過流動作整定值
技術參數 1）額定電流： 5A、10A
2）動作電流整定范圍： 有F為0.5～ 10A， 級差0.1A， 無F為2～ 10A。
A： 整定誤差： (包含一致性) ： 不大于整定值± 3％ 。B： 在直流輔助電源允許變動范圍內， 動作電流變差不大于整定值4％3）輔助電源電壓允許變動范圍： 0.8～ 1.1倍額定值4）返回系數： 0.88～ 0.92范圍內。5）過流延時整定
定時限延時時間整定范圍:0 .1s～ 99 .9s級差0.1s;整定誤差0.1％ 整定值+10%.
反時限延時時間整定范圍： 0.5～ 99 .9s， 級差0.1s(反時限延時時間整定值為2倍動作電流下的延時時間整定值)。
反時限延時特性滿足特性曲線圖4， 并符合公式1。
6）速動電流倍數整定范圍： 2-10倍。
速斷電流： 速斷倍數× 過流整定值， 整定誤差不大于± 5％ 。
7）速斷延時整定范圍： 0-0 .9s， 級差0.1s
速斷延時整定為0秒時， 速斷動作時間(即繼電器固有動作時間)不大于50ms， 整定為0.1-0 .9s時， 其延時誤差不大于1％ 整定值十10ms。
8）功耗：帶輔助電源(F)，電壓220V時，動作前不大于8W,動作后不大于12W,無輔助電源額定功耗不大于8VA。
9）觸點性能：
JGL—11型繼電器常開觸點電壓不大于250V時， 能接通直流或交流5A： 在電壓不大于250V, 電流不超過0.2A， 時間常數為5± 0.75的直流有感電路(或電壓不大于250V電流不太于2A， COSΦ =0 .4± 0.1的交流回路)， 觸點的斷開容量為30W。
JGL—15 型繼電器在被控電路由變流器供電且其阻抗在電流為3.5A 時不大于4.5Ω ， 則在電流不大于50A的情況下， 能將這個電路接通和分流斷開。
整定和使用方法

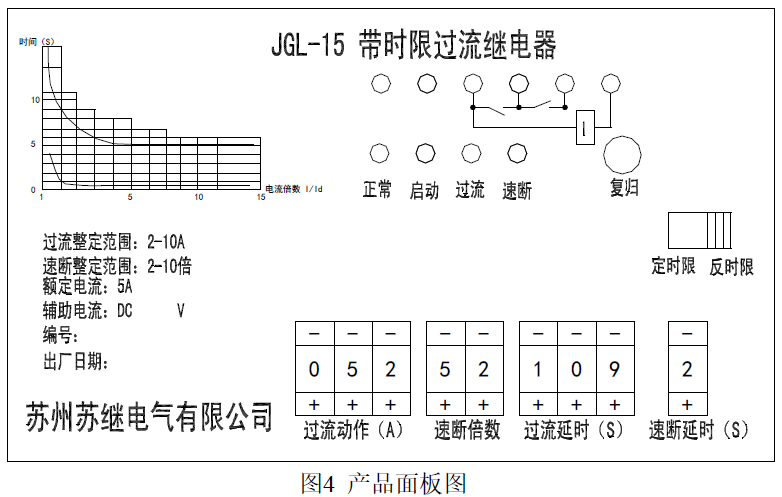

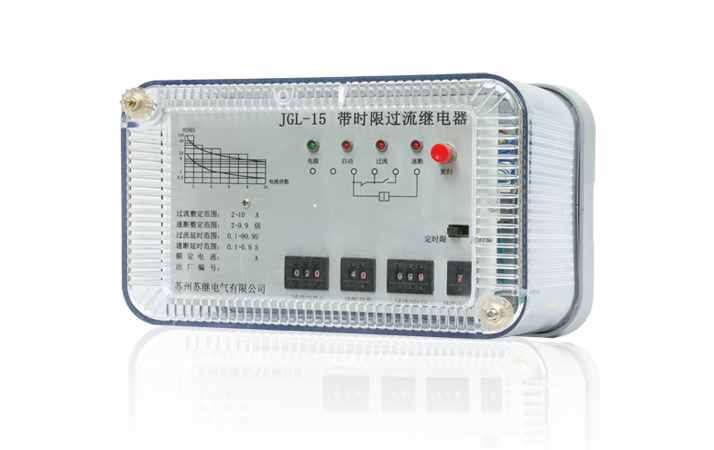

本繼電器用四組數字撥盤開關來進行過流動作值、速斷倍數、過流延時、速斷延時的整定。見面板圖， 圖4。
過流動作值整定
繼電器面板上第一組3個數字開關， 自左到右分別為十位數、個位數和紅字表示小數， 數字開關置020， 則過流整定值為2A。
速斷電流整定
面板上第二組開關，有2個數字組成，自左至右分別為10位數和個位數，開關整定數即為速斷倍數， 速斷電流整定值=過流整定值× 速斷倍數， 例： 過流整定值2A，速斷倍數6倍，則速斷電流：2×6=12A。
過流延時整定
定時限延時整定
首先把面板右側過流延時開關打在定時限側。
面板上第三組開關有3個數字開關組成，第一、二個開關是白字，第三個開關是紅字，表示小數點后面1位數。如過流延時T=0.1s，三位數字開關調整為001pP可。
過流反時限延時時間整定
首先把過流延時開關打在反時限側。
繼電器反時限延時時間應滿足上述公式1，為了整定方便，以2倍動作電流為反時限延時整定時間。
電流相對應的2倍電流下的動作延時時間，將撥盤開關撥到此值即可。
速斷延時整定
面板上第4組開關為1個紅字開關，開關置"0",速斷動作時間不大于50ms，開關置“5”，即速斷延時時間為0.5秒。
復歸按紐操作
繼電器過流或速斷動作返回后，須用按紐將動作指示燈復歸。
面板上有四個指示燈
繼電器正常工作時，正常指示燈(綠)亮。
a．帶輔助電源，當所加輔助電源消失時，正常燈滅。
b．無輔助電源，所加激勵量大于40％的最小整定電流正常燈亮。
過流啟動信號動作時燈(紅)亮，返回時滅。
過流動作燈(紅)，過流動作時，閃光發亮并保持，返回后須按復歸按紐燈滅。
速斷動作燈(紅)，速斷動作時，閃光發亮并保持，返回后須按復歸按紐燈滅。
