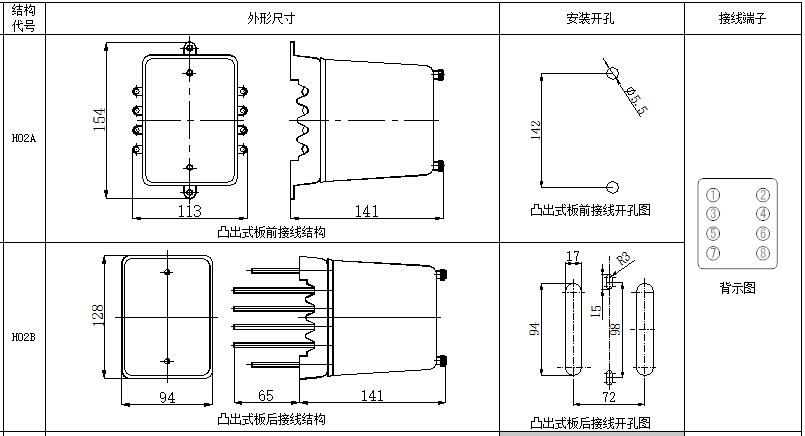

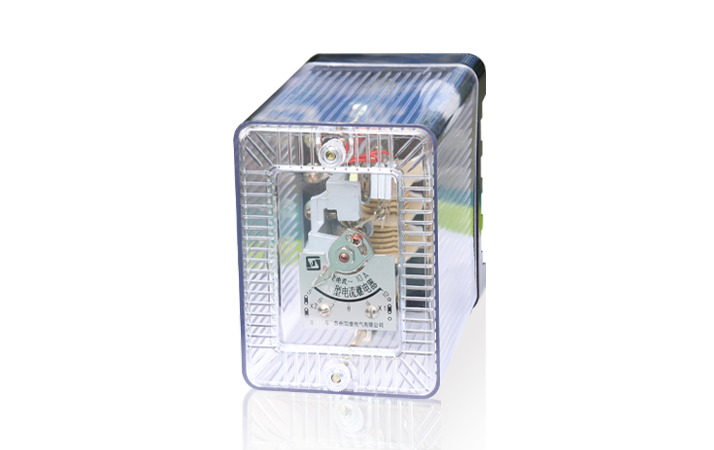

結構原理 繼電器安裝在垂直的平板上, 可以前面接線或者后面接線。為了前面接線, 工廠供應安裝用的掛板和接線用的整套導電零件；為了后面接線，工廠供應安裝和接線用的整套零件（螺桿，螺母，墊圈，彈墊等）。外形及安裝開孔尺寸見《附圖》H02A、H02B。

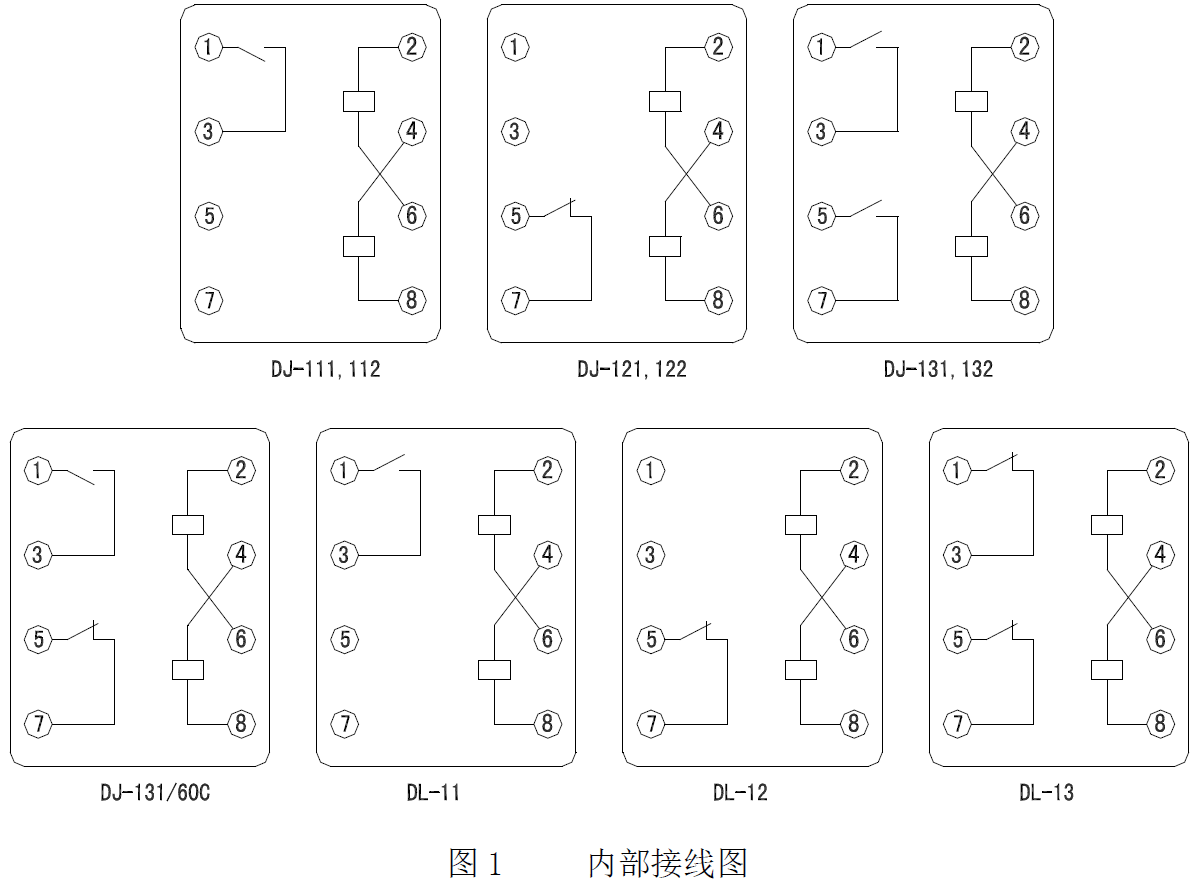

繼電器系電磁式瞬時動作，磁系統有兩個線圈，線圈的出頭接在繼電器底座的端子上用特殊的聯接片，可以將線圈串聯或并聯, 因而可使繼電器的整定范圍變化一倍。繼電器內部接線圖示于圖1。
技術參數 1 接點的斷開容量：當電壓在220 伏以下及電流不大于2A 時, 在具有電感負荷的直流電路（時間常數T 不大于5×lO-3 秒）中為50 瓦；在交流電路中為250 伏安。
2 動作時間：過電流（壓）繼電器，在1.2 倍整定值時，動作時間不大于0.15 秒；在3 倍整定值時, 動作時間不大于0.03 秒。低電壓繼電器在0.5 倍整定電壓時，動作時間不大于0.15秒。
3 絕緣強度：繼電器的導電部分對外殼的絕緣，應耐受交流50 赫茲，電壓2000 伏，歷時1分鐘的試驗。
4 繼電器的重量約1 公斤。

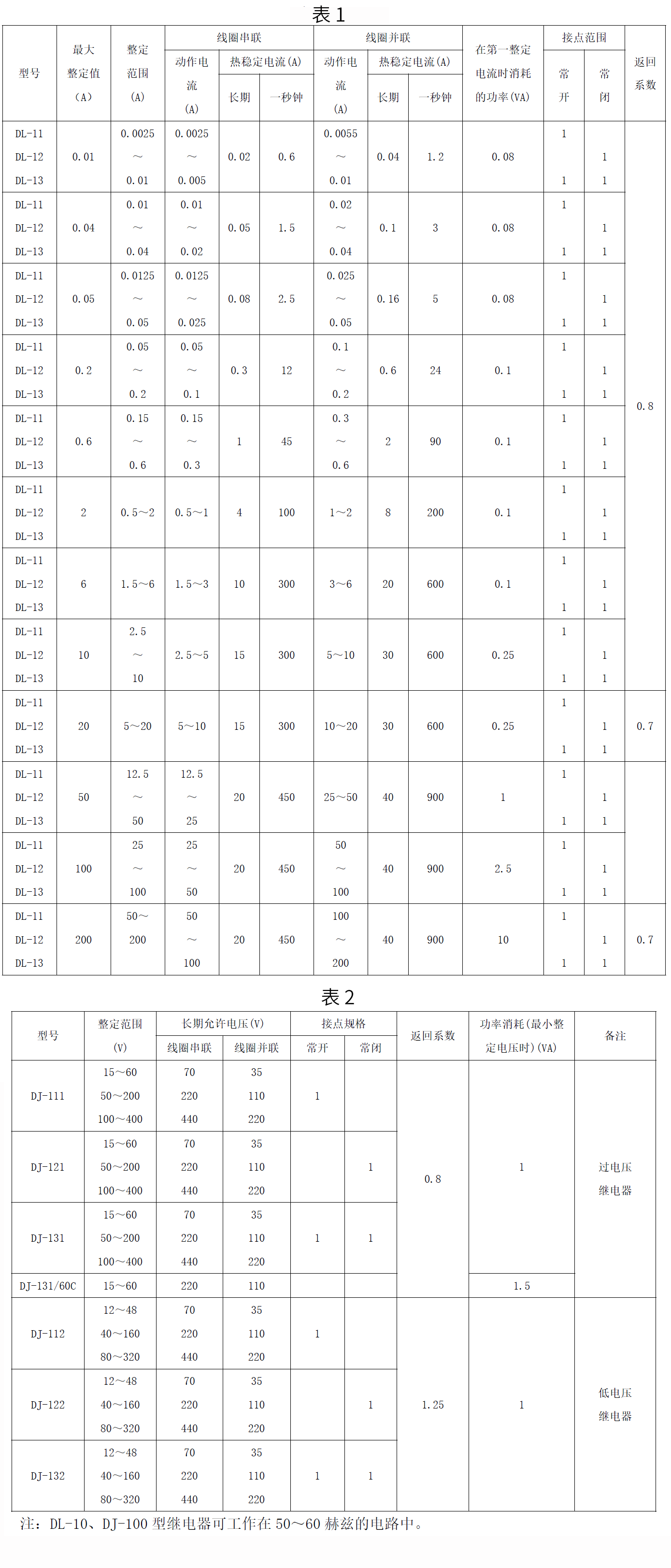

5 電流繼電器的技術數據列于表1 中。
6 電壓繼電器的技術數據列于表2 中。
