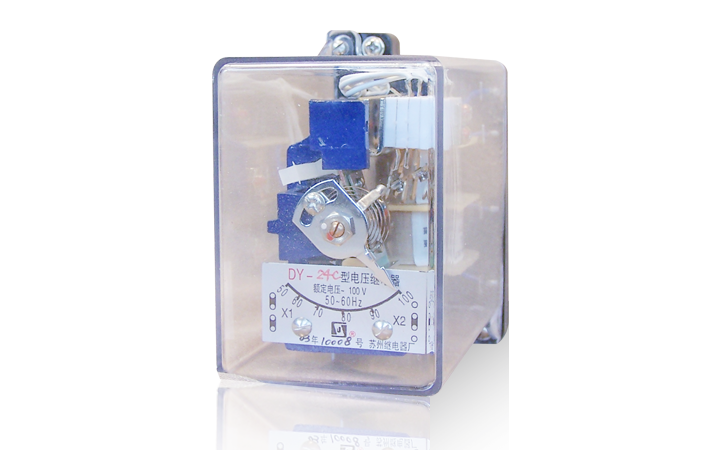

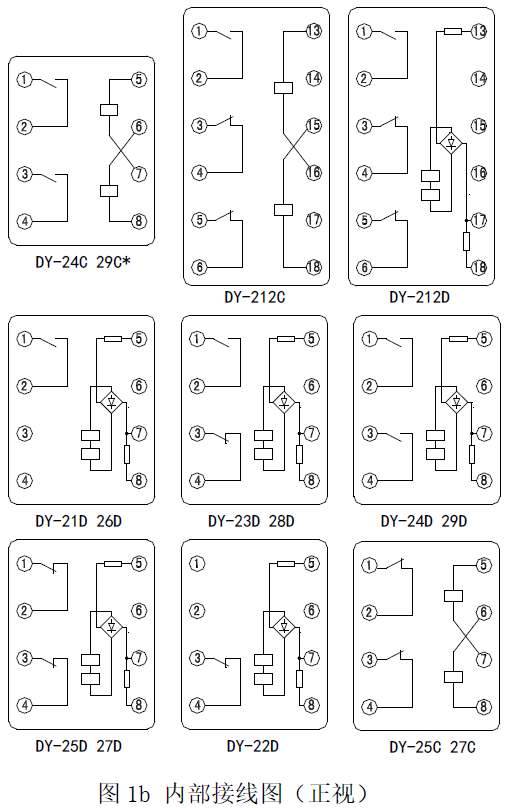

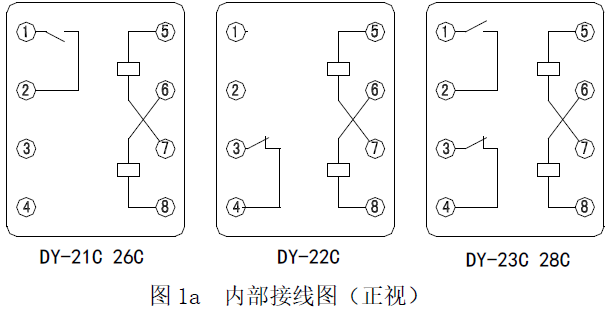

結構原理 繼電器采用JK-1 型殼體，將DY-30 機芯裝入殼體中，具有透明的殼罩可以清楚觀察到繼電器的內部結構，外形尺寸及開孔圖見《附錄》A11K、A11H、A11Q。內部接線圖見圖1。
繼電器是瞬時動作電磁式繼電器，當電磁鐵線圈上加規定電壓時，銜鐵克服反作用力矩而處于動作狀態。
過電壓繼電器：當電壓升高至整定值(或大于整定值）時，繼電器立即動作，動合觸點閉合，動斷觸點斷開，當電壓降低至0.8 倍整定值時，繼電器立即返回，動合觸點斷開，動斷觸點閉合。
低電壓繼電器：當電壓降低至整定電壓時，繼電器立即動作，動合觸點斷開，動斷觸點閉合。
繼電器銘牌刻度值：電壓繼電器銘牌刻度值是指線圈并聯時的刻度。轉動刻度盤上指針，可改變游絲的作用力矩，從而可改變繼電器的動作值。
DY-21C~25C／60C 過電壓繼電器為長期熱穩定型繼電器，線圈回路中串聯電容器，裝在同一殼體里。DY-23D~25D／60C 過電壓繼電器為長期熱穩定型繼電器。
DY-20D 系列電壓繼電器為解決觸點抖動而設計的整流型繼電器。

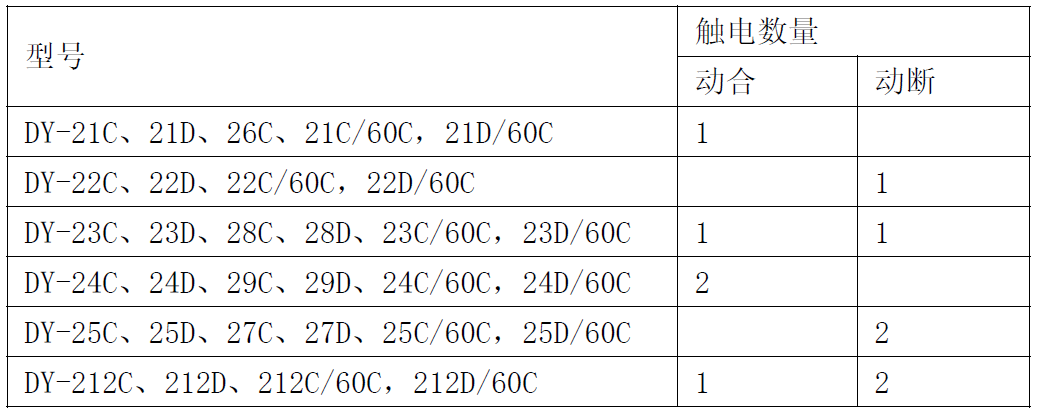

技術參數 1 接觸系統的組合形式見表1。

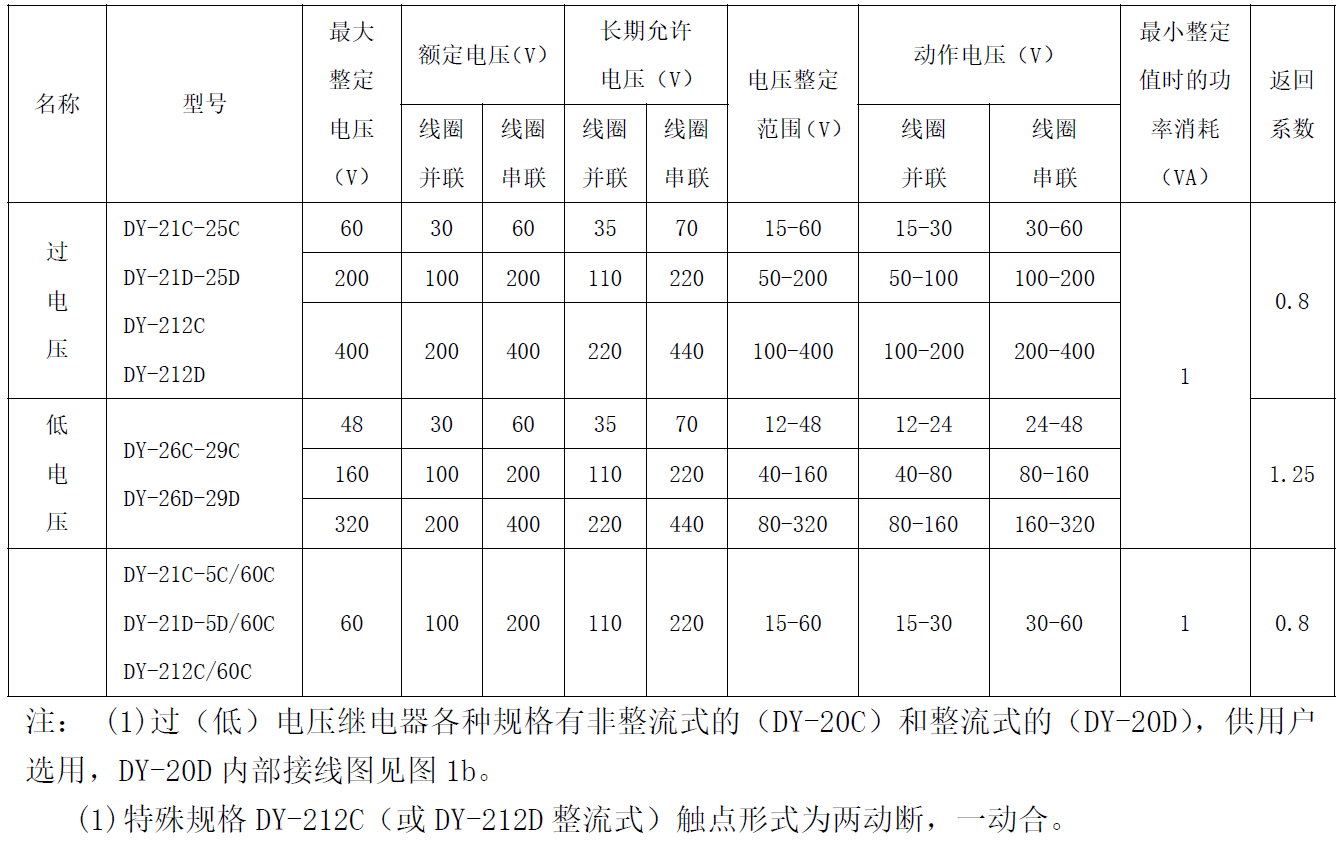

2 繼電器技術數據：見表。
3 動作時間：過電壓繼電器在1.1 倍整定值時，動作時間不大于0.12s。在2 倍整定值時，動作時間不大于0.04s。低電壓繼電器在0.5 倍整定值時，動作時間不大于0.15s。
4 觸點斷開容量：在電壓不大于250V，電流不大于2A 時的直流有感負荷電路(時間常數不大于（5±0.75ms）中，斷開容量為50W，在交流電路中為250VA。
5 重量：約0.6kg。
使用維護 繼電器使用時，需取去外殼，撥出機器。檢查有無在運輸中產生的損壞，如動片碰到磁板，游絲各圈相碰，動片軸上的摩擦等，為此，將繼電器的指針整定在第一整定點上，用手將可動系統往磁板方向轉動，然后放開．可動系統應當轉回到原來位置直到止檔，然后進行必要的調整和整定。
繼電器在重新調整時，必須保證：
a. 可動系統的軸向活動量在0.15-0.3mm 之間。
b. 動片與磁極間的氣隙，應當保證繼電器在規定的任何工作情況下，動片和磁板不得相碰。
c. 具有動合觸點和動斷觸點的繼電器，在動作過程中，橋形觸點不得同時接觸一動合靜觸點和一動斷靜觸點。
d. 當指針由第一刻度值旋向最終刻度值時，游絲各圈不相碰。
e. 繼電器動作時，橋形觸點應當在靜觸點的中心線上滑動（公差±1mm），動、靜觸點總氣隙不小于2mm。
f. 靜觸點和限制片之間的距離應不大于0.3mm。
g. 在調整繼電器的動作值時，最小整定值的調整主要是改變游絲反作用力的大小，最大整定值的調整主要是改變動片和磁極間的氣隙等。
h. 不宜潤滑繼電器軸和軸承。
i. 不允許用砂紙或其它粗糙材料清潔觸點，宜用鋒利的刀刃或清潔的細磨石清潔觸點，然后用清潔的、柔軟的布片擦干凈，避免用手指接觸觸點。
